Las computadoras norma MSX poseen como generador de sonido el chip AY-3-8910, el cual posee tres canales de sonido independientes, A, B, y C. En la maquina, estas salidas estan unidas juntas, y dirigidas a una unica salida, ya sea por el modulador (conexion TV) o del conector de audio (RCA o DIN) .

Sin embargo, cortando algunas pistas del circuito impreso, es posible separar los tres canales, y mediante un mezclador adecuado, obtener una salida de audio stereo.

En la foto podemos observar al AY-3-8910 en cuestion, y en detalle los pines que debemos aislar (3, 4, & 38)

Los pines 3 y 4 estan unidos entre ellos del lado de componentes. Se raspa cuidadosamente con un cutter (o similar) la pista de circuito impreso entre ambos pines hasta cortar la pista. Del otro lado de la placa de circuito impreso, (del lado de las soldaduras), el pin 38 esta unido al pin 3. Se corta tambien esta pista.

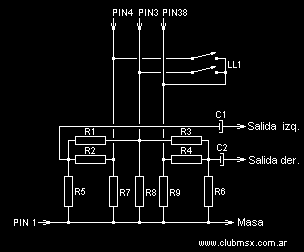

Sobre un pequeño trozo de placa de prototipos deberiamos armar este circuito, (las conexiones se realizan con cable apantallado)...

...el cual tiene por finalidad acomodar los tres canales en diferentes posiciones del campo sonoro. El canal A sale por el canal izquierdo, el canal B se mezcla en partes iguales en ambos canales (centro), y el canal C sale por el canal derecho. El interruptor permite pasar de stereo a mono. Esto ultimo puede ser nesesario en algunos programas con efectos de sonido sampleados, que toman pequeñas muestras de la forma de onda en canales separados.

Como la salida posee un nivel muy bajo (alrededor de 400mV) las salidas deben conectarse a la entrada (AUX o LINE-IN) de un aplificador stereo. Una vez realizada la reforma no habra sonido en el televisor.

Se encuentra en algunos modelos de MSX2, Talent TPC310 por ejemplo, (ignoro en que otras maquinas fue implementado, aunque entiendo que fue en la mayoria de las MSX2)

Este chip ademas de cumplir funciones de generador de slots, reloj en tiempo real, controlador de impresora, gestion de teclado y joystik, mapper..., reemplaza al AY-3-8910.

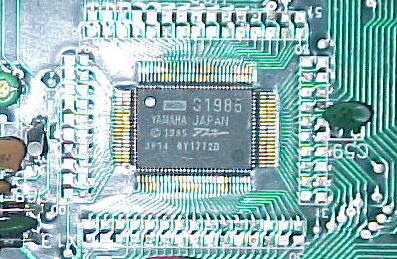

Como se puede ver, tenemos un tanto limitado el espacio para trabajar, aunque el proceso es basicamente el mismo que con el A-Y-3-8910. El canal B sale por el pin 99 (canal izquierdo), el canal C por el pin 100 (canal derecho), y el canal A esta repartido entre ambos, por lo que se puede omitir la placa con el mezclador, aunque se hace necesario agregar un par de componentes (sobre la propia placa de circuito impreso, o en una plaquita aparte) .

(Detalle de los pines a acceder)

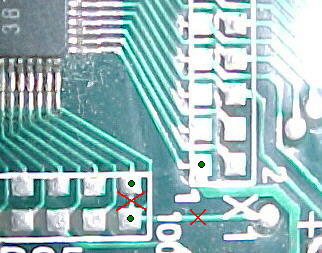

Se deben cortar las pistas marcadas con una cruz roja, de esta manera aislamos los pines del integrado del resto del circuito, y se aprovechan los pads del circuito impreso para soldar los cables apantallados de salida (en los puntos verdes).

ATENCION!! Estamos soldando los cables directamente sobre los pads del circuito impreso, no a travez de orificion en la placa, por lo ue debe evitarse tensionar los cables, ya ue podrian desprenderse las pistas...

Valen las mismas consideraciones que para el AY-3-8910 en cuanto a niveles de señal. (y ausencia de sonido en el televisor)

(Aqui puede bajarse la hoja de datos de este integrado en formato PDF)

NOTA: Se deben adoptar todas las precauciones del caso al trabajar con dispositivos C-MOS.(evitar cargas estaticas, se recomienda utilizar un soldador con conexion a tierra).
