Apple II Europlus

Apple II+ Apple II+ de frente

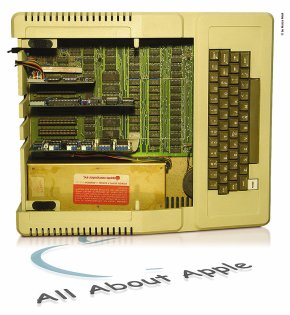

Placa base Apple II+ Apple II Europlus abierto
Placa base 820- 0001- 07 del Apple ][ europlus

 Marca y Modelo
Apple II Europlus
 Lanzamiento
1980
 Anterior
 Siguientes
  • Apple /// & ///+
  • Apple //e
  • Lisa/Lisa 2/Mac XL
  • Macintosh 128k
  • Apple IIc
  • Apple IIc+
  • Macintosh 512k
  • Apple IIe Enhanced/Platinum
  • Macintosh Plus
  • Macintosh Plus ED
  • Macintosh 512ke
  • Macintosh ED
  • Apple IIgs
  • Macintosh II
  • Macintosh SE
  • Macintosh IIx
  • Macintosh SE/30
  • Macintosh IIcx
  • Macintosh SE FDHD
  • Macintosh IIci
  • Macintosh Portable
  • Macintosh IIfx
  • Macintosh Classic
  • Macintosh IIsi
  • Macintosh LC
  • Macintosh Classic II
  • Macintosh Quadra 700
  • Macintosh Quadra 900
  • PowerBook 100
  • PowerBook 140
  • PowerBook 170
  • Macintosh LC II/Performa 400
  • Macintosh Quadra 950
  • PowerBook 145
  • Macintosh IIvi
  • Macintosh IIvx
  • PowerBook 160
  • PowerBook 180
  • PowerBook Duo 210
  • PowerBook Duo 230
  • PowerBook Duo 270c
  • PowerBook DuoDock
  • Macintosh Centris 610
  • Macintosh Centris 650
  • Macintosh Color Classic
  • Macintosh LC III
  • Macintosh Quadra 800
  • PowerBook 165c
  • Workgroup Server 80
  • Workgroup Server 95
  • Macintosh LC 520
  • PowerBook 180c
  • Macintosh Quadra 660av
  • Macintosh Quadra 840av
  • PowerBook 145B
  • Workgroup Server 60
  • Newton Message Pad (OMP)
  • PowerBook 165
  • Macintosh Centris 660av
  • Macintosh Color Classic II
  • Macintosh LC 475
  • Macintosh LC III+
  • Macintosh Quadra 605
  • Macintosh Quadra 610
  • Macintosh Quadra 650
  • Macintosh TV
  • PowerBook Duo 250
  • Macintosh LC 550
  • Macintosh LC 575
  • Newton Message Pad 100
  • Newton Message Pad 110
  • Apple Pippin
  • Power Macintosh 7100
  • Power Macintosh 8100
  • PowerBook Duo 280
  • PowerBook Duo 280c
  • PowerBook DuoDock Plus/II
  • Workgroup Server 6150
  • Workgroup Server 8150
  • Workgroup Server 9150
  • PowerBook 520
  • PowerBook 520c
  • PowerBook 540
  • PowerBook 540c
  • Macintosh LC 630
  • Macintosh Quadra 630
  • Power Macintosh 6100
  • PowerBook 150
  • Newton Message Pad 120
  • Macintosh LC 580
  • Power Macintosh 5200 LC
  • Power Macintosh 6200
  • Power Macintosh 7200
  • Power Macintosh 7500
  • Power Macintosh 8500
  • Power Macintosh 9500
  • PowerBook 550c
  • Power Macintosh 5300 LC
  • PowerBook 190
  • PowerBook 190cs
  • PowerBook 5300
  • PowerBook 5300c
  • PowerBook 5300ce
  • PowerBook 5300cs
  • PowerBook Duo 2300c
  • Network Server 500/700
  • Workgroup Server 7250
  • Workgroup Server 8550
  • Newton Message Pad 130
  • Power Macintosh 5260 LC
  • Power Macintosh 5400 LC
  • Power Macintosh 7600
  • Power Macintosh 8200
  • Power Macintosh 6400
  • PowerBook 1400c/cs
  • Power Macintosh 4400
  • Power Macintosh 7220
  • Power Macintosh 6300/120
  • Power Macintosh 5500
  • Power Macintosh 6500
  • Power Macintosh 7300
  • Power Macintosh 8600
  • Power Macintosh 9600
  • PowerBook 3400
  • eMate 300
  • Newton Message Pad 2000
  • Workgroup Server 7350
  • Workgroup Server 9650
  • 20th Anniversary Macintosh
  • PowerBook 2400
  • Newton Message Pad 2100
  • Power Macintosh G3
  • PowerBook G3
  • Macintosh Server G3
  • Power Macintosh G3 All-in-one
  • PowerBook G3 Series
  • iMac
  • PowerBook G3 Series (rev. 2)
  • iMac (Rev. C)
  • Power Macintosh G3 (Blue & White)
  • iMac (Rev. D)
  • PowerBook G3 (Bronze Keyboard)
  • iBook
  • Power Macintosh G4 (AGP Graphics)
  • Power Macintosh G4 (PCI Graphics)
  • iMac (Slot Loading)
  • iMac DV/SE
  • iBook SE
  • PowerBook G3 (FireWire)
  • iMac (Summer 2000)
  • iMac DV (Summer 2000)
  • iMac DV SE (Summer 2000)
  • iMac DV+
  • Power Macintosh G4 (Gigabit Ethernet)
  • Power Macintosh G4 Cube
  • iBook/iBook SE (FireWire)
  • Power Macintosh G4 (Digital Audio)
  • PowerBook G4
  • iMac (Early 2001)
  • iMac SE (early 2001)
  • iBook (Dual USB)
  • iMac (Summer 2001)
  • Power Macintosh G4 (Quicksilver)
  • iBook (Late 2001)
  • iPod
  • PowerBook G4 (Gigabit Ethernet)
  • iBook (14.1")
  • iMac (Flat Panel)
  • Power Macintosh G4 (Quicksilver 2002)
  • eMac
  • PowerBook G4 (DVI)
  • iBook (Mid 2002)
  • Xserve
  • iMac (17")
  • Power Macintosh G4 (Mirrored Drive Doors)
  • iBook (Late 2002)
  • PowerBook G4 (1 Ghz/867 MHz)
  • Power Macintosh G4 (FireWire 800)
  • PowerBook G4 (12.1")
  • PowerBook G4 (17")
  • iMac (Early 2003)
  • Xserve (Cluster Node)
  • Xserve (Slot Load) / Xserve RAID
  • iBook (Early 2003)
  • eMac (ATI Graphics)
  • Power Macintosh G5
  • iMac (USB 2.0)
  • PowerBook G4 (12.1" DVI)
  • PowerBook G4 (15" FireWire 800)
  • PowerBook G4 (17" 1.33 Ghz)
  • iBook G4
  • Xserve G5
  • Xserve G5 (Cluster Node)
  • eMac (USB 2.0)
  • iBook G4 (Early 2004)
  • PowerBook G4 Family
  • Power Macintosh G5
  • iMac G5
  • iBook G4
  • Mac mini
 CPU
6502, 1 MHz
 ROM
16 Kb incluyendo Autoboot Monitor (el ensamblador Sweet16 de la ROM del Apple II ha sido removido) y AppleSoft Basic.
 RAM
16 Kb, 32 Kb o 48 Kb dependiendo del modelo. Suele encontrarse una tarjeta de memoria de 16 Kb en el SLOT 0, lo que lo lleva al tope de 64 Kb.
 Caja
Grande en color gris claro, con una zona superior adecuada para colocar unidades de disco y monitores. Con pulsar un botón y retirar la cubierta se accede al interior. Teclado en gris oscuro, con un bisel en la parte inferior de la caja bajo el teclado. Ocho Slots en la trasera con tres ranuras para sacar cables, interfaz de cassete, video y toma de alimentación.
 Teclado
Estandar QWERTY con 53 teclas tipo maquina de escribir en color marrón. Tecla Power en la esquina inferior izquierda. ESC y CTRL en el lateral izquierdo, RESET, REPT y RETURN en la derecha. La posición de la tecla RESET, muy cercana a la RETURN hace que muchos sustituyan el muelle de la tecla por otro que ofrezca una resistencia mayor, para evitar perder todo el trabajo involuntariamente.

La falta de teclas DEL, Cursor Arriba y Cursor abajo, y el que solo tenga MAYUSCULAS es debido a que Wozniak tiene que recurrir a un codificador de caracteres en 7 bits en lugar de 8 para abaratar costes. Por eso en el editor, si pulsas RETURN en mitad de una linea, todos los caracteres a la derecha se pierden. Esto provoca que una de las mejoras mas populares sea un teclado con capacidad de ambos juegos de caracteres.

Los EuroPlus incorporan diferentes caracteres regionales, dependiendo del país de venta.

 Pantalla
    De serie tiene como posibles 3 modos:
  • Modo texto en 40 x 24
  • Modo HIRES de 280 x 192 pixels en 6 colores (negro, blanco, rojo, verde, azul y violeta)
  • Modo LORES de 40 x 48 (a base de caracteres semigraficos) con 16 colores, o 40x40 + 4 lineas inferiores de texto.
    Mediante una tarjeta de 80 columnas (incorporada de serie por varios compatibles) tenemos:
  • Modo texto de 80 x 24
  • Modo SuperHires de 560 x 192 con 8 colores
Los modos de la tarjeta carecen del atributo de parpadeo, incluso en los modos de LORES generados por la tarjeta. Se presentan numerosas incompatibilidades.
 Sonido
Simples pitidos en el altavoz interno, controlados por la CPU (por eso es dificil encontrar juegos con buen sonido ).
 Soporte
  • Casette a 300 baudios, apenas utilizada.
  • 1 o 2 unidades de disco de 5'25, originalmente de simple cara, con la posibilidad de usar la otra cara haciendo una nueva muesca de protección al disco. Los nuevos DOS (ProDos, etc) incorporar formateos diferentes, soportando incluso cualquier unidad de Doble Densidad. El mas avanzado compatible Apple //C llega a incorporar una unidad del 3'5 compatible con la del Apple // GS. El formato utilizado en los originales lo hace ilegible por los PC actuales.
  • Muy raramente, programas en ROM/Eprom usando el slot de memoria.
  • Disco Duro
 Entrada/Salida
  • Interfaz Casette a 300 baudios, apenas utilizada.
  • Monitor de video compuesto. Con conmutador PAL
  • Port de joystick analogico con 2 Joystick o 4 paddles, y hasta 3 botones de fuego.
  • Port de usuario interior. Se encuenta en un socket de 14 pines DIL, similar al de un chip, y ofrece 4 puertos de salida digital y otras ventajas. Duplica la funcionalidad del Port de Joystick, que incluye 4 entradas analógicas y 4 digitales.
  • Conector de alimentación externa
  • Conector de la fuente interna a la placa base

El Apple //+ incorpora 8 slots de 8 bits. La asignación estándar de los slots es :
  • Slot 0: Tarjeta 16 Kb RAM
  • Slot 1: Tarjeta de Impresora
  • Slot 2: Tarjeta Serial o de modem interno
  • Slot 3: Tarjeta de 80 columnas
  • Slot 4: Tarjeta CP/M con un Z80 o Tarjeta de Sonido
  • Slot 5: Segunda controladora de Floppys, Tableta gráfica, o Tarjeta SCSI-1
  • Slot 6: Controladora Primara de Floppys
 Varios
El Apple II+ nace gracias a la bajada de precios de la RAM, lo que permite incluir hasta 48 Kb en una placa base tipo Rev 1 de Apple II. Esta versión trae un monitor AutoStart en ROM (algunos Apple II lo traen también) y el Basic AppleSoft creado por Bill Gates y MicroSoft, que reemplaza al Integer Basic de la Rev 0. El Sweet 16, el mini-ensamblador y el FPP se suprimen. Paralelamente, Wozniak propone uno de los adelantos decisivos : la unidad de disco Disk ][ que es rápida, fiable, y aunque un poco cara (495 $), acabará marcando el camino a seguir. Wozniak demuestra de nuevo su genio reemplazando el chip controlador (como los presentes en los IBM PC, Amstrad CPC...) por rutinas en ROM, lo que le permite usar un integrado de menor coste, aunque deposita todo el trabajo en la CPU principal. Por ello los datos no están codificados en MFM sino en GCR, lo que lo hace ilegibles en un PC sin hard adicional. El EuroPlus es un II+ pensado para el mercado europeo, sobre todo UK. Su fuente de alimentación es a 220/230 V AC y tiene un conmutador a PAL

En la imagen de la placa base tenemos :

  1. RAM
  2. ROM (6 chips)
  3. Conector de alimentación
  4. Slots de ampliación
  5. CPU 6502 à 1.023 Mhz de MOS, Rockwell ou Synertek
  6. Conector entrada cassete
  7. Conector salida cassete
  8. Salida Video RCA
  9. Salida Video AUX (de abajo arriba : Masa, Video, +12v, -5v)
  10. Salida Video auxiliar
  11. Potenciómetro para regular el nivel video
  12. Conector E/S joystick
  13. Capacitador de regulación del color
  14. Salida altavoz interno
  15. Conector teclado
 Destacable
Educación, Programación, Juegos, Ciencias, Pequeños Negocios
